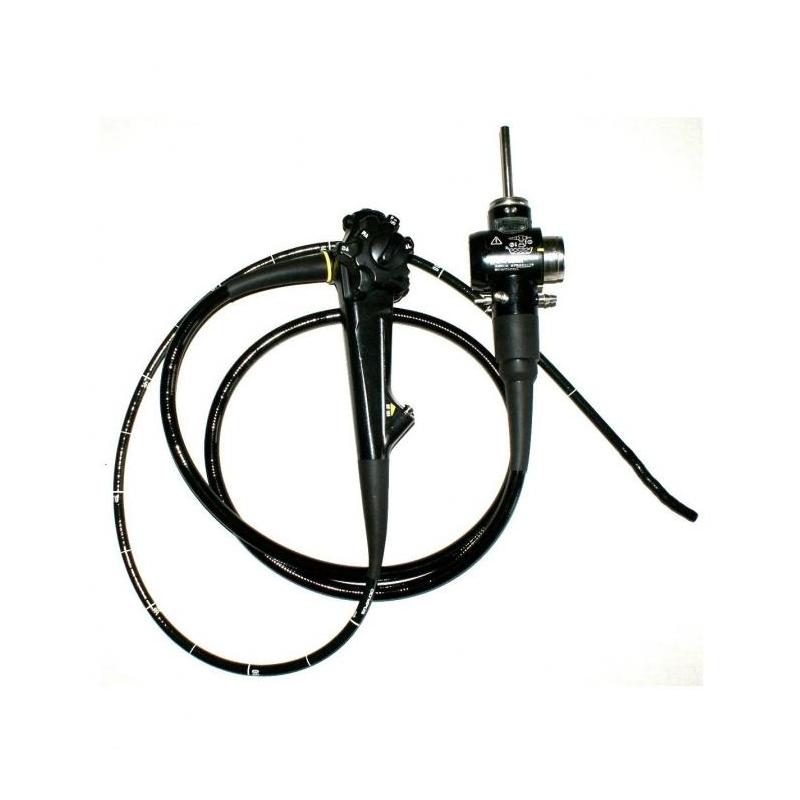

Olympus Gastroscope GIF-Q160Z

Olympus GIF-Q160Z – Vidéogastroscope avec zoom optique

Le GIF-Q160Z est un vidéogastroscope de précision développé par Olympus pour l’endoscopie digestive haute. Il se distingue notamment par sa fonction de zoom optique, permettant aux professionnels de santé d’adapter le champ de vision et la profondeur de champ aux besoins de l’examen clinique.

Zoom optique et qualité de visualisation

Le GIF-Q160Z offre deux positions optiques permettant d’adapter la visualisation aux différentes étapes de l’exploration. En position WIDE, le champ de vision atteint 140° avec une profondeur de champ de 3 à 100 mm. En position TELE, le champ se resserre à 75° avec une profondeur de champ de 8 à 100 mm.

• Champ de vision WIDE de 140°.
• Champ de vision TELE de 75°.
• Profondeur de champ de 3 à 100 mm en position WIDE.
• Profondeur de champ de 8 à 100 mm en position TELE.
• Direction de vue axiale de 0°.
• Distance minimale de visualisation de 5 mm en position WIDE.

Conception et maniabilité

Avec un diamètre externe de l’extrémité distale de 10,8 mm et un diamètre du tube d’insertion de 10,5 mm, le GIF-Q160Z offre un équilibre entre robustesse et maniabilité. Sa section de flexion à large amplitude facilite la navigation et le positionnement précis de l’extrémité distale dans les différentes régions anatomiques.

• Diamètre externe de l’extrémité distale : 10,8 mm.
• Diamètre du tube d’insertion : 10,5 mm.
• Angulation vers le haut : 210°.
• Angulation vers le bas : 90°.
• Angulation à droite : 100°.
• Angulation à gauche : 100°.

Canal opérateur et interventions

Le canal opérateur de 2,8 mm permet l’utilisation d’une large gamme d’accessoires endo-thérapeutiques tout en maintenant une aspiration efficace. L’entrée et la sortie des accessoires sont positionnées dans le champ de vision, ce qui facilite leur contrôle pendant les procédures diagnostiques et thérapeutiques.

Dimensions et portée

Le GIF-Q160Z dispose d’une longueur utile de 1030 mm et d’une longueur totale de 1350 mm. Ces dimensions offrent une portée adaptée aux explorations de l’œsophage, de l’estomac et du duodénum.

• Longueur utile : 1030 mm.
• Longueur totale : 1350 mm.
• Exploration de l’œsophage, de l’estomac et du duodénum.
• Observation rapprochée grâce à une distance minimale de visualisation de 5 mm en position WIDE.

Compatibilité avec les systèmes Olympus

Le GIF-Q160Z est conçu pour être utilisé avec les systèmes EVIS EXERA et notamment avec les processeurs vidéo de la série CV-160 ainsi qu’avec les sources de lumière CLV-160 et CLV-U40. Son connecteur universel facilite son intégration aux équipements Olympus compatibles déjà présents dans l’environnement clinique.

Applications cliniques

Le GIF-Q160Z convient aux professionnels de l’endoscopie digestive recherchant une visualisation précise, une grande flexibilité optique et une manipulation contrôlée. Son zoom optique, son canal opérateur de 2,8 mm et sa large amplitude d’angulation en font un équipement adapté aux examens diagnostiques et aux interventions thérapeutiques de l’endoscopie digestive haute.

• Exploration diagnostique de l’œsophage, de l’estomac et du duodénum.
• Observation détaillée des structures et lésions muqueuses.
• Procédures endo-thérapeutiques nécessitant l’utilisation d’accessoires.
• Examens nécessitant une visualisation rapprochée et une adaptation du champ de vision.
