Olympus Olympus CLV-180 Light Source

Olympus CLV-180 — Source lumineuse xénon EVIS EXERA II

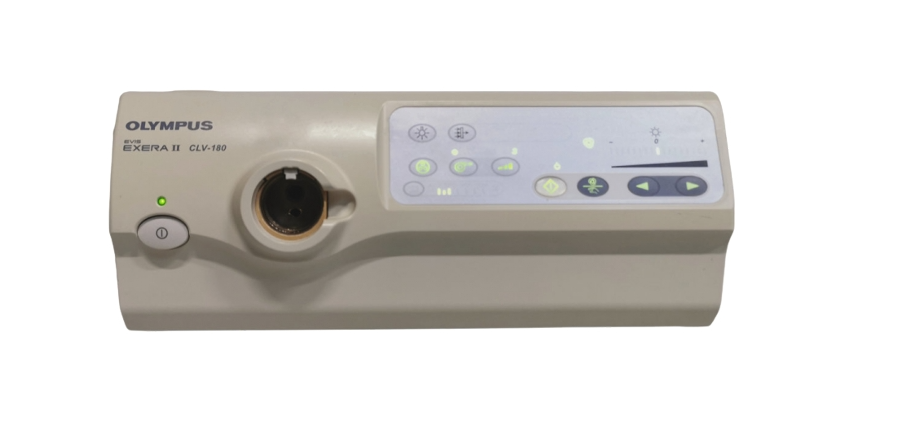

Le CLV-180 est la source lumineuse xénon d'Olympus conçue pour la plateforme d'endoscopie EVIS EXERA II. Une lampe de 300 watts fournit l'éclairage nécessaire à l'imagerie HDTV, et des filtres intégrés d'imagerie en bande étroite (NBI) permettent aux cliniciens de passer à une visualisation renforcée de la muqueuse et des vaisseaux lors des examens gastro-intestinaux.

Caractéristiques principales

• Filtres à revêtement spécial pour l'imagerie en bande étroite (NBI), réservés à l'usage gastro-intestinal
• La lampe peut être allumée ou éteinte sans mettre l'appareil hors tension
• Réglage automatique de la luminosité adapté à l'observation du tube digestif
• Lampe xénon de 300 watts pour un éclairage de haute intensité
• Indicateurs et commandes rétroéclairés sur le panneau avant

Éclairage

L'éclairage provient d'une lampe xénon à arc court de 300 W (sans ozone), dont la durée de vie moyenne est d'environ 500 heures en usage continu ; un usage intermittent peut légèrement réduire cette durée. L'allumage est assuré par un régulateur à découpage, et la luminosité est contrôlée par un diaphragme sur le trajet lumineux avec refroidissement par air forcé. Un filtre de conversion des couleurs est disponible pour des applications particulières. En cas de défaillance de la lampe principale, une lampe halogène de secours de 12 V, 35 W prend le relais, avec une durée de vie moyenne d'environ 500 heures.

Luminosité et alimentation en air/eau

• Contrôle automatique de la luminosité par méthode servo-diaphragme, avec 17 niveaux d'exposition automatique
• Pompe à air de type diaphragme avec quatre réglages : arrêt, faible, moyen et élevé
• Alimentation en eau par pressurisation de l'air ou par récipient d'eau amovible

Indicateurs et mémoire

• L'indicateur de lampe de secours signale son absence, sa déconnexion ou son utilisation
• L'indicateur de mode NBI s'allume en vert pour l'observation normale et en blanc en mode NBI
• L'indicateur OP.1 s'allume lorsqu'un filtre spécial est installé
• Les réglages restent en mémoire même lorsque la source lumineuse est éteinte (à l'exception du réglage du filtre)

Caractéristiques électriques et alimentation

• Classé comme équipement électrique de Classe I ; le degré de protection contre les chocs dépend de la partie appliquée
• Doit être tenu à l'écart des gaz inflammables
• Alimentation : 100–120 VAC, ±10 %, 50/60 Hz (±1 Hz)
• Consommation électrique : 500 VA ; fusible 8 A, 250 V (5 mm x 20 mm)
