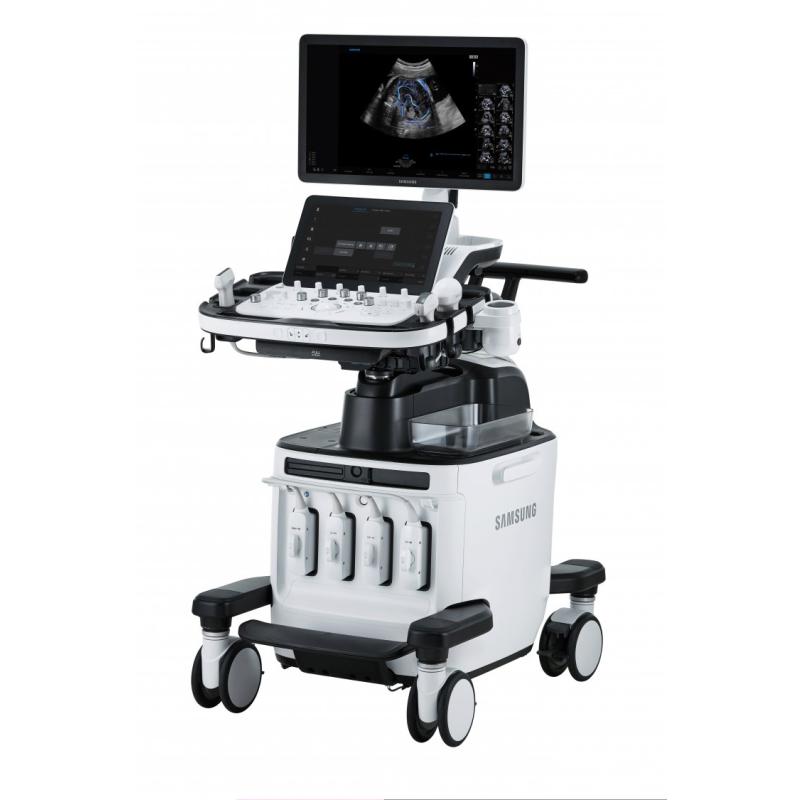

Samsung Échographe Hera W10 | Alliance Médical France

Une solution avancée pour la santé de la femme

Le Samsung HERA W10 est un échographe haut de gamme conçu pour répondre aux besoins d'un large éventail d'applications cliniques, avec une attention particulière portée à la santé de la femme. Ses technologies d'imagerie avancées et son design ergonomique le rendent adapté aux examens obstétriques, gynécologiques, pédiatriques, cardiaques et à de nombreuses autres applications.

Associant des performances d'imagerie avancées à un flux de travail intuitif, le HERA W10 permet aux professionnels de santé d'obtenir une visualisation détaillée tout en bénéficiant d'outils efficaces pour soutenir l'évaluation diagnostique.

Technologies d'imagerie avancées

Le HERA W10 intègre plusieurs technologies conçues pour améliorer la qualité d'image et offrir une visualisation détaillée des structures anatomiques.

Crystal Architecture : architecture d'imagerie avancée conçue pour offrir une qualité d'image élevée.
Imagerie 2D : visualisation détaillée en temps réel pour un large éventail d'applications cliniques.
HQ Vision : technologie de traitement d'image conçue pour améliorer la clarté et la définition.
ShadowHDR : améliore la visualisation et les détails dans les zones anatomiques complexes.
CrystalVue : améliore la visualisation des structures anatomiques en imagerie volumique.
HDVI : technologie avancée contribuant à une visualisation améliorée des structures anatomiques.
LumiFlow : améliore la visualisation des structures vasculaires et de la circulation sanguine.
MV-Flow : permet la visualisation des flux sanguins lents et de la microvascularisation.
RealisticVue : offre un rendu réaliste des structures anatomiques.
Smart 4D+ : facilite les examens et les flux de travail en imagerie 4D.

Affichage et interface utilisateur

Le Samsung HERA W10 est équipé d'un écran tactile de 13,3 pouces et d'un moniteur panoramique de 21,5 pouces avec résolution Full HD, offrant une visualisation claire et détaillée des images échographiques et des informations du système.

Écran tactile de 13,3 pouces : accès intuitif aux commandes d'imagerie et aux fonctions du système.
Moniteur panoramique Full HD de 21,5 pouces : grande surface d'affichage pour une visualisation détaillée.
Écran tactile ajustable : permet un positionnement flexible pour améliorer le confort d'utilisation.
Bras articulé pour le moniteur : facilite le positionnement de l'écran selon les besoins de l'utilisateur.

Connectivité et sécurité des données

Le HERA W10 offre de nombreuses options de connectivité afin de faciliter son intégration dans différents environnements cliniques et avec des équipements externes.

Multiples ports USB
Sortie HDMI
Sortie DVI-D
Connexion réseau
Connectivité audio
Sortie vidéo

Le système intègre également des fonctionnalités de sécurité destinées à protéger les données des patients, notamment la transmission sécurisée EMR/DICOM, le chiffrement du disque dur et la gestion des pistes d'audit.

Ergonomie et optimisation du flux de travail

Le HERA W10 bénéficie d'une conception ergonomique conçue pour offrir confort et flexibilité lors des examens quotidiens. Son panneau de commande réglable sur six axes, son bras articulé et son écran tactile ajustable permettent d'adapter facilement la position du système aux préférences de l'utilisateur.

Panneau de commande réglable sur 6 axes : permet un positionnement ergonomique personnalisé.
Bras articulé : offre une grande flexibilité pour le positionnement du moniteur.
Écran tactile ajustable : améliore l'accessibilité aux différentes commandes.
Porte-sondes : facilitent le rangement et l'accès aux sondes.
Chauffe-gel : contribue au confort du patient pendant les examens.
Porte-gel : permet de garder le gel échographique facilement accessible.

Une solution clinique complète

Le Samsung HERA W10 associe des technologies d'imagerie avancées, des capacités spécialisées en 3D/4D, une conception ergonomique, une connectivité complète et des fonctionnalités de sécurité des données. Il constitue une solution polyvalente et performante pour les professionnels de santé recherchant un système adapté à de nombreuses applications diagnostiques.

Modes d'imagerie standard

Crystal Architecture : technologie avancée de traitement et de formation des images.
Imagerie 2D : visualisation détaillée des structures anatomiques.
HQ Vision : amélioration de la clarté et des détails de l'image.
ShadowHDR : amélioration de la visualisation dans les zones présentant des ombres acoustiques.
S-Harmonic : imagerie harmonique pour améliorer le contraste et réduire certains artéfacts.
Advanced ClearVision : traitement d'image destiné à améliorer la définition.
Trapezoid : élargissement du champ de vision avec les sondes compatibles.
M-Mode : analyse du mouvement des structures anatomiques.
Color M-Mode : combinaison de l'imagerie couleur et du mode M.
Single / Dual / Quad Mode : affichage simultané d'une, deux ou quatre images.
Continuous Wave : Doppler continu pour l'analyse des flux à haute vitesse.
Color Doppler : visualisation des flux sanguins en couleur.
Power Doppler : détection améliorée des flux sanguins à faible vitesse.
S-Flow : visualisation avancée des structures vasculaires et des flux sanguins.
Pulsed Wave : analyse Doppler pulsée des vitesses de circulation.
HDVI : imagerie Doppler à haute sensibilité.
Biometry Assist : assistance aux mesures biométriques.
Advanced QuickScan : optimisation rapide des paramètres d'imagerie.
EZ Exam+ : outil de personnalisation et de standardisation des protocoles d'examen.
Needle Mate+ : assistance à la visualisation de l'aiguille lors des procédures guidées.
Post Image Processing : outils de traitement des images après acquisition.
DICOM : connectivité pour le stockage et le transfert des données médicales.
DICOM QR : prise en charge des fonctions DICOM avec QR selon la configuration.

Modes d'imagerie avancés

Smart 4D : imagerie volumique comprenant Oblique View et Multi-Slice View.
MV-Flow : visualisation de la microvascularisation et des flux sanguins lents.
LumiFlow : amélioration de la perception et de la visualisation des flux sanguins.
Crystal Vue : visualisation améliorée des structures anatomiques internes et externes.
Crystal Vue Flow : combinaison de l'imagerie volumique et de la visualisation des flux.
Realistic Vue : technologie de rendu réaliste pour l'imagerie 3D/4D.
XI-STIC : imagerie spatio-temporelle destinée notamment à l'évaluation cardiaque fœtale.
MPI+ : outil d'évaluation et d'analyse avancée selon l'application clinique.
5D Heart : outil semi-automatisé pour l'évaluation du cœur fœtal.
5D NT : assistance à la mesure de la clarté nucale.
5D CNS+ : évaluation standardisée du système nerveux central fœtal.
5D Limb Vol. : analyse volumique des membres fœtaux.
Panoramic : imagerie étendue pour visualiser de grandes structures anatomiques.
ADVR 2.0 : technologie avancée de rendu volumique.
IOTA ADNEX : outil d'aide à l'évaluation des masses annexielles.

Ergonomie et panneau de commande

Panneau de contrôle ajustable à 6 voies : avec une rotation d'environ 180 degrés.
Moniteur système sur bras articulé : inclinaison de 90° à -10°.
Rotation du bras supérieur : jusqu'à 170°.
Rotation du bras inférieur : jusqu'à 145°.
Écran tactile ajustable : angle réglable de 35° à 65°.
TGC virtuel : réglage du gain en profondeur directement depuis l'écran tactile.
Trackball : contrôle précis et navigation rapide.
Touches dures regroupées : commandes organisées avec rétroéclairage interactif.
Touche 5D : accès rapide aux principaux outils et applications 5D.
Boutons contextuels : commandes situées autour du trackball pour un accès rapide aux fonctions adaptées à l'examen.
Contrôles de verrouillage et de rotation : situés au centre du système pour faciliter le positionnement.

Marque :

Samsung

Nom :

Échographe Hera W10

Cybersécurité :

Antivirus, transmission sécurisée EMR/DICOM (DICOM TLS), chiffrement du disque dur, pistes d'audit

DICOM :

DICOM avec données brutes d'échographie, stockage, liste de travail, SR, MPP, SC, impression, requête/récupération

Autres ports :

ADVR 2.0, SonoView II Image Archive

Périphériques :

Exportation des médias via CD/DVD-Multi, USB Flash, USB HDD

Sorties supplémentaires :

HDMI, DVI-D, Réseau 100/10 Base-T, Audio, Vidéo, Microphone

Ports de sonde :

4 ports de sonde actifs

Ports USB :

10 ports au total (2 USB 3.0 à l'arrière, 8 USB 2.0 [2 à l'avant, 4 à l'arrière, 2 ports d'imprimante])

Plage de profondeur :

Jusqu'à 30 cm selon les sondes

Stockage d'images :

SSD intégré de 128 Go + HDD de 1 To

Écran tactile :

Écran LCD/LED de 13,3 pouces avec une résolution de 1920 x 1080

Moniteur :

Écran LCD/LED couleur large de 21,5 pouces avec une résolution de 1920 x 1080 x 24 bits

Alimentation électrique :

100 - 240 V AC, 50/60 Hz, 1400 VA, courant nominal 3,33 - 8,00 A

Dimensions :

Hauteur: 1340 - 1695 mm, Largeur: 598 mm, Profondeur: 955 - 1265 mm

Poids :

153 kg

Temps de démarrage :

< 60 secondes

Sondes volumiques 3D/4D

CV1-8A : Sonde volumique destinée à l'imagerie abdominale, obstétricale et gynécologique.
EV3-10B : Sonde volumique endocavitaire pour les applications en obstétrique, gynécologie et urologie.
EV2-10A : Sonde volumique endocavitaire adaptée aux examens obstétricaux, gynécologiques et urologiques.

Sondes convexes

CA1-7A : Sonde convexe pour l'imagerie abdominale, OB/GYN, pédiatrique, vasculaire et musculosquelettique.
CA3-10A : Sonde convexe destinée aux applications abdominales, OB/GYN, pédiatriques, vasculaires et musculosquelettiques.
CA2-9A : Sonde convexe pour les applications abdominales, obstétricales et gynécologiques.
CF4-9 : Sonde convexe adaptée aux applications pédiatriques et vasculaires.

Sondes linéaires

LA2-14A : Sonde linéaire pour les petites structures, l'imagerie vasculaire, musculosquelettique et obstétricale.
L3-12A : Sonde linéaire pour les petites structures, l'imagerie vasculaire, musculosquelettique et abdominale.
LA2-9A : Sonde linéaire destinée aux petites structures et aux applications vasculaires, musculosquelettiques et abdominales.
