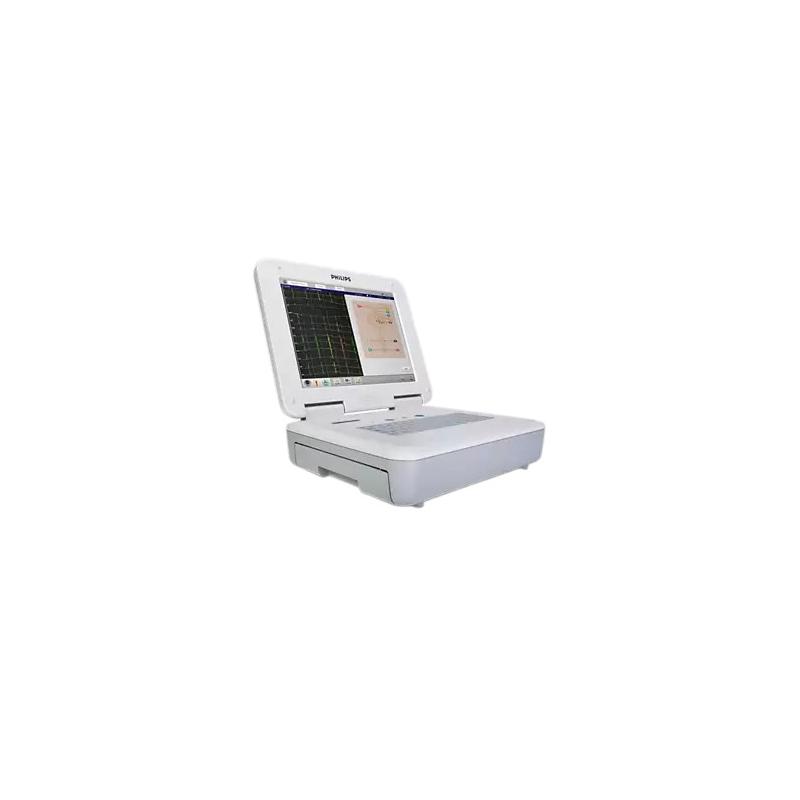

Philips Électrocardiographe PageWriter TC70

ELECTROCARDIOGRAMME ECG PHILIPS PAGEWRITER TC70 Fiche technique Acquisition simultanée des dérivations : 18 dérivations maximum Enregistrement intégral : Historique de 20 minutes sur 16 dérivations et rapport ECG complet sur 10 secondes ECG programmé : Prise en charge des protocoles pharmaceutiques d'épreuve d'effort Stockage/transfert des rapports : Enregistrement haute fidélité à 500 Hz sur 10 secondes pour 16 dérivations maximum au format XML (schéma publié) Algorithme ECG 18 dérivations Philips DXL Énoncés d’interprétation : Plus de 600 énoncés d’interprétation avec analyse pédiatrique intégrée Détection des inversions de fils d'électrodes : Logiciel de positionnement des électrodes pour la détection de 20 possibilités d’inversion des fils Suppression des énoncés limites : Trois réglages configurables Raisons : Sélection possible des raisons de tous les énoncés diagnostiques Interface utilisateur Écran tactile : Fonctionnement en 3 étapes/application contextuelle/écran tactile résistif à 5 fils Clavier : Clavier 65 touches standard entièrement alphanumérique avec prise en charge des caractères spéciaux Écran : 15” (38 cm) TFT Aides au diagnostic des infarctus de type STEMI Vecteur ST graphique : Deux représentations polaires du segment ST dans les plans frontal et transversal Valeurs critiques : Mise en évidence de 4 états nécessitant une attention clinique immédiate AST (D02) Requête et récupération des informations administratives du patient : Possibilité de récupérer automatiquement toutes les informations administratives du patient Fonctions disponibles en réseau (nécessitent IntelliSpace ECG) Gestion centralisée des indications horaires : Possibilité de synchroniser l’heure sur l’horloge principale du réseau Demandes d’examen : Possibilité de configurer les règles de rappel des listes des tâches de l’électrocardiographe Indicateurs de qualité du signal Détection de défaut de contact : Le schéma anatomique des dérivations indique l’emplacement et le libellé de chaque fil/électrode déconnecté(e) ou mal fixé(e) Couleur des dérivations : Quatre couleurs indiquant la qualité du signal de la courbe Détection des inversions de fils d'électrodes : Logiciel de positionnement des électrodes pour la détection de 20 possibilités d’inversion des fils+J603 Fréquence cardiaque Affichage continu de la fréquence cardiaque du patient Prévisualisation avant impression : Prévisualisation en mode plein écran du rapport complet des 16 dérivations avant impression Formation Aide sur l’application : Écrans d’aide graphiques intégrés pour les fonctions principales Didacticiel : Animation interactive et dynamique sur PC abordant toutes les fonctionnalités cliniques importantes Traitement du signal Module d’interface patient : Module numérique commandé à distance par microprocesseur, offrant une résolution de 5 μV Filtres de prétraitement Interférences secteur : 50 à 60 Hz Traitement du signal : Réjection des artefacts et dérive de la ligne de base Filtres de présentation - Rapports sur 10 secondes Filtre passe-bas : 40/100/150 Hz Filtre passe-haut : 0,05/0,15/0,5 Hz Écran Taille : Écran tactile couleur à cristaux liquides 30,4 x 22,8 cm avec rétroéclairage Résolution : Résolution de 1024 x 768 pixels Filtres de présentation - Rythme Filtre passe-haut : 0/05/0,15 Hz Filtre passe-bas : 40/100/150 Hz Connexions patient Module d’interface patient (MIP) : Module numérique à distance et commandé par microprocesseur Filtres de présentation – Rythme Filtre passe-bas : (40 Hz, 100 Hz, 150 Hz) Imprimante Type : Imprimante numérique haute résolution utilisant du papier thermique Résolution : 200 dpi (axe de tension) par 500 dpi (axe de temps) à 25 mm/s Caractéristiques physiques Dimensions : 330 x 405 x 135 mm Poids : 13 kg Connectivité Réseau LAN - Connexion Ethernet IEEE 802.3 10/100 Base‑T via un connecteur RJ45 (standard) Connexion sans fil (D21) - Logiciel optionnel requis pour la connexion LAN sans fil. Authentification sans fil - Connexion LAN sans fil compatible 802.11 a/b/g/n. Stockage interne - Jusqu’à 200 ECG dans la mémoire flash interne Stockage externe - Jusqu’à 200 ECG par clé USB (en option) Le Philips PageWriter TC70 optimise l’acquisition des ECG grâce à un système orienté vers l’efficacité clinique. Son interopérabilité DICOM native offre un accès direct aux ordres ECG et une communication bidirectionnelle avec les systèmes hospitaliers, sans moteur d’intégration supplémentaire. L’écran tactile de 15 pouces, les boutons rétroéclairés et les indicateurs colorés garantissent une utilisation intuitive , même pour un utilisateur peu formé. Le cardiographe intègre le DXL Algorithm , fournissant une analyse 18 dérivations avec plus de 600 énoncés interprétatifs et des outils dédiés au diagnostic des STEMI. Il inclut des critères fondés sur les recommandations AHA/ACCF/HRS, une analyse pédiatrique, des déclarations spécifiques du cœur droit ou de l’infarctus postérieur ainsi que des cartes ST Maps polaires . Il assure également une acquisition simultanée jusqu’à 18 dérivations, des dérivations prolongées et un historique complet de 20 minutes. Le PageWriter TC70 Philips propose des communications réseau bidirectionnelles, un stockage interne de 200 ECG , un aperçu d’impression plein écran et des indicateurs de déconnexion des dérivations. Le module patient (PIM) assure une résolution fine à 5 µV , avec acquisition à 8000 échantillons/seconde par dérivation. Sa conception comprend un clavier complet rétroéclairé et un système d'aide intégré avec mode de formation.
