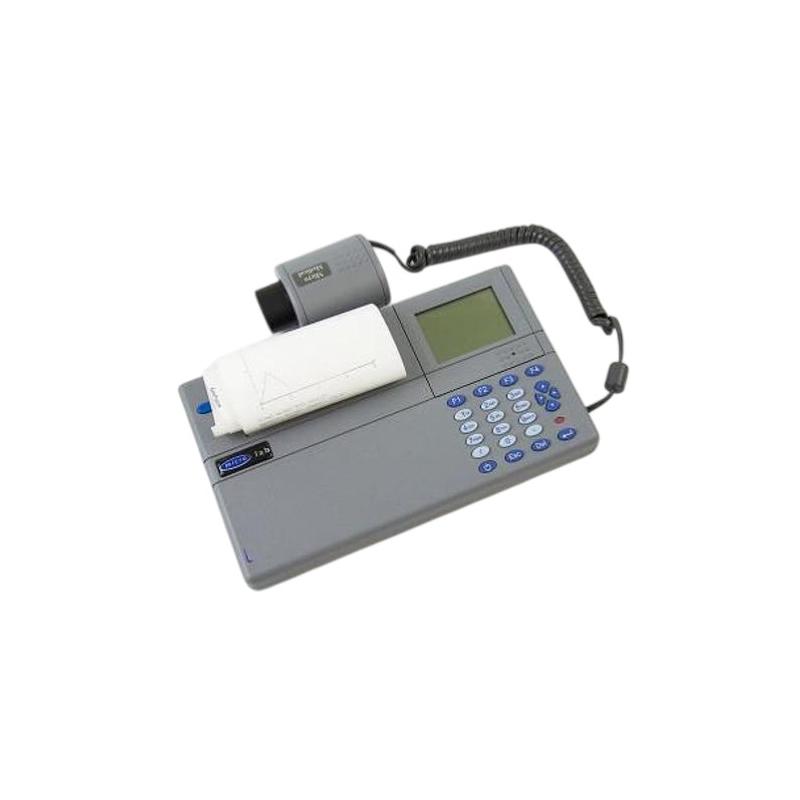

Instruments Multidisciplinaires Spiromètre portable MicroLab ML3500

Le MicroLab ML3500 intègre une unité micro-informatique équipée d’un écran graphique LCD 128 x 64 points avec contrôle intégré. L’interface comprend un clavier matriciel 14 touches (ON/OFF, 0–9, DELETE, ENTER) ainsi qu’une touche dédiée à l’alimentation papier. Le contraste de l’écran est ajustable via un potentiomètre accessible. L’appareil intègre également une imprimante thermique pilotée par microcontrôleur , utilisant des moteurs pas à pas pour l’entraînement de la tête d’impression et du papier, avec réglage de la densité d’impression par oscillateur ajustable. Le système utilise un transducteur numérique de volume composé d’un tube en acrylique avec ailette à faible inertie montée sur pivots à roulements sertis. Le flux d’air génère un vortex entraînant la rotation de l’ailette ; le nombre d’impulsions est proportionnel au volume, tandis que la fréquence des impulsions correspond au débit. Deux LED infrarouges et phototransistors détectent l’interruption du faisceau, générant des signaux carrés déphasés selon le sens du flux. Le traitement des impulsions permet une mesure précise du volume et du débit respiratoire. L’appareil fonctionne via batterie interne Ni-Cad 7,2 V 600 mA-h , alimentation secteur externe ou batterie lithium de sauvegarde 3 V pour la mémoire. Il dispose d’une interface série RS232 pour communication externe et d’un système de gestion de batterie avec surveillance analogique intégrée. L’architecture électronique repose sur un microprocesseur Motorola avec RAM statique sauvegardée, horloge temps réel et régulation 5 V et –12 V pour l’affichage et la communication série.
